型 式
|
名 稱
|
圖 片
|
運行參數
|
特 性
|
|
Dj（m）
|
V（m/s）
|
U（Pa.s）
|
|
推進式
|

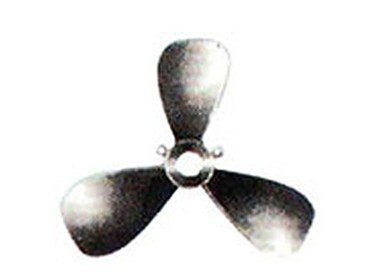

三葉推進式
|
|
0.10 ~ 0.66
|
3 ~ 15
|
≤2.5
|
軸流型，適合低粘度流體的混合、傳熱、循環、固體懸浮、溶解等，低剪切、強循環、高速運行、低能耗。
帶穩定環使攪拌槳在高速運行下的穩定性得以提高。
|
|
四葉螺旋式
|
|
|
槳式
|
二葉平葉式
|
|
0.25 ~ 0.98
|
1 ~ 3
|
＜20
|
多用于層流狀態下，平葉槳式以水平環向流為主，適用于低粘度勻質、調和、均相、溶解、結晶或高粘度的、大直徑多層低速攪拌。
|
|
三葉斜葉式
|
|
0.3 ~ 0.8
|
1 ~ 6
|
＜10
|
軸流型，有一定的軸向循環能力，高速時有分散作用，適用于溶解、混合、分散、傳熱。
|
|
三葉布爾金式
|
|
0.3 ~ 0.5
|
3 ~ 10
|
＜50
|
徑流型，槳葉前端有后角推板，具備較高的排出能力，功耗低，剪切力小，有檔板時可產生對流循環和湍流擴散，適用于混合、傳熱工藝。
|
|
渦輪式
|
六葉圓盤式
|
|
0.12 ~ 0.66
|
4 ~ 10
|
＜50
|
徑流型，是中、高速攪拌槳中攪拌強度最強、功耗最大的一種，剪切力大，分散能力強，由于圓盤效應氣體分散更平穩、均勻，葉片上帶排液孔可以降低功耗10%，特別適用于高強度要求的氣體分散、吸收、也用于固體懸浮、傳熱、非均勻相反應操作。
|
|
六彎葉圓盤式
|
|
|
六折葉開啟式
|
|
0.2 ~ 0.5
|
3 ~ 10
|
＜50
|
軸流型，有較好的對流循環能力和湍流擴散能力，非常適合混合、微粘結晶、分散、反應、溶解、懸浮、傳熱操作。
|
|
錨框式
|
|
|
0.33 ~ 1.9
|
1 ~ 1.5
|
＜100
|
徑流型，以水平環向流為主，不同位置的橫梁和豎桿可增強附近的渦流，一般在層流狀態下工作，適用于中、低粘度的混合、傳熱、乳化、結晶過程。
|
|
螺帶螺桿式
|
單螺帶式
雙螺帶式
|
|
0.33 ~ 1.9
|
＜2
|
＜150
|
軸流型，一般物料沿容器壁螺旋上升，再向中心匯合，形式上下對流循環，適用于高粘度或粉末物料的混合、傳熱、反應、溶解。
|
|
單螺帶螺桿
雙螺帶螺桿
|
|
軸流型，中心螺桿使物料自上向下推動，再沿螺帶面上升或拋出形成內外上下循環流，適用于高粘度或粉體物粘摻合、剪切、擴散。 |
|
三葉后掠式
|
|
|
0.2 ~ 0.5
|
2 ~ 8
|
＜2
|
徑流槳，適合中低粘度流體的混合、傳熱、循環、結晶、固體溶解等；特點：剪切力分布均勻、在檔板的配合下產生循環流、可貼底安裝，中低速運行。
|
|
自吸式
|
|
|
0.2 ~ 0.5
|
4 ~ 15
|
＜2
|
適合氣體的自吸與再分散，可用于催化加氫、氧化、深層曝氣等氣液傳質；自吸能力強、可成倍提高氣液反應速率、低剪切、高速運行、中等能耗。
|
